3CX 使用奥科网关对接 E1 线路

我们在上一篇文章中介绍了如何给奥科网关配置 IP 地址。配好 IP 以后就该接入线路,对接 PBX 进行呼入呼出的测试了。

首先我们介绍一下的环境:

  • PBX:3CX V16 Update 4 Linux version
  • PBX IP 地址:10.4.90.201
  • 网关型号:Audiocodes Mediant 1000
  • 网关 IP 地址:10.4.90.204

在配置前还有需要注意两点,奥科网关默认是不带 BNC 转换器和 RJ48 网线的。E1 线路是 BNC 接口的或者网线需要是 RJ48 线序的需提前备好。

3CX 侧配置

我们配置 PBX 侧的设置,这里我们使用 IP based 的方案,大多数的 PBX 配置方法都大同小异。

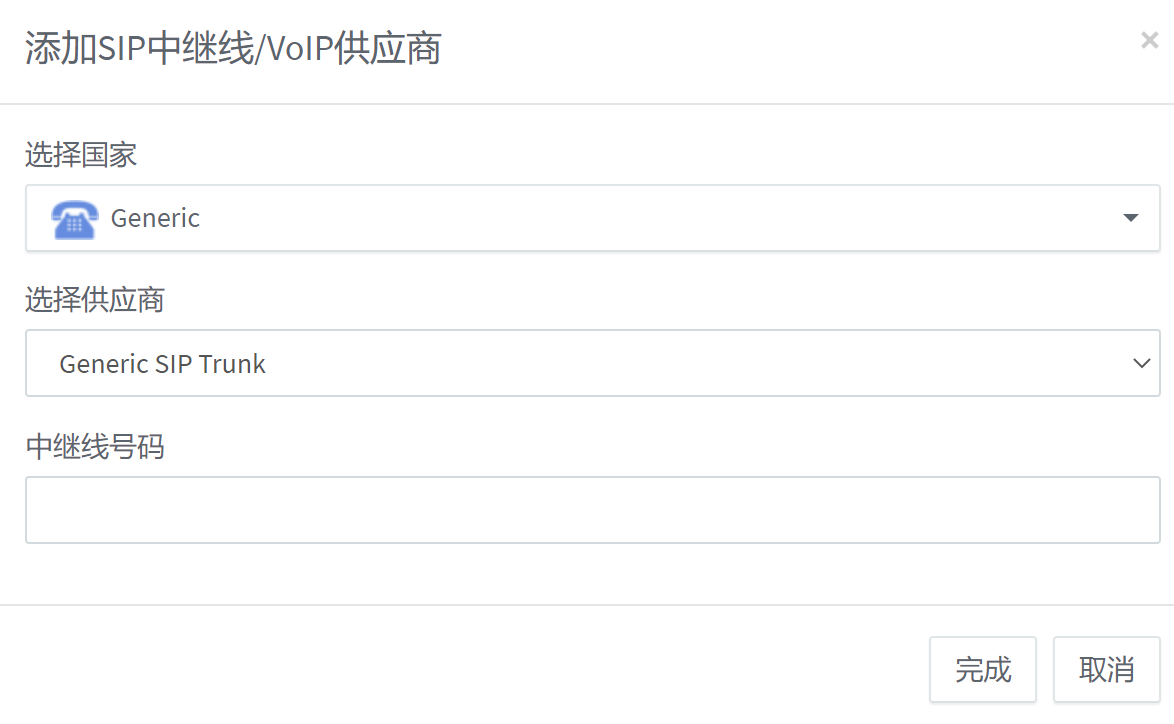

进入 SIP Trunk 设置,点击添加 SIP 中继线。中继线配置如下,配好后点击完成。

  • 国家:选择 Generic
  • 供应商:选择 Generic SIP Trunk
  • 中继线号码:输入线路的主号码

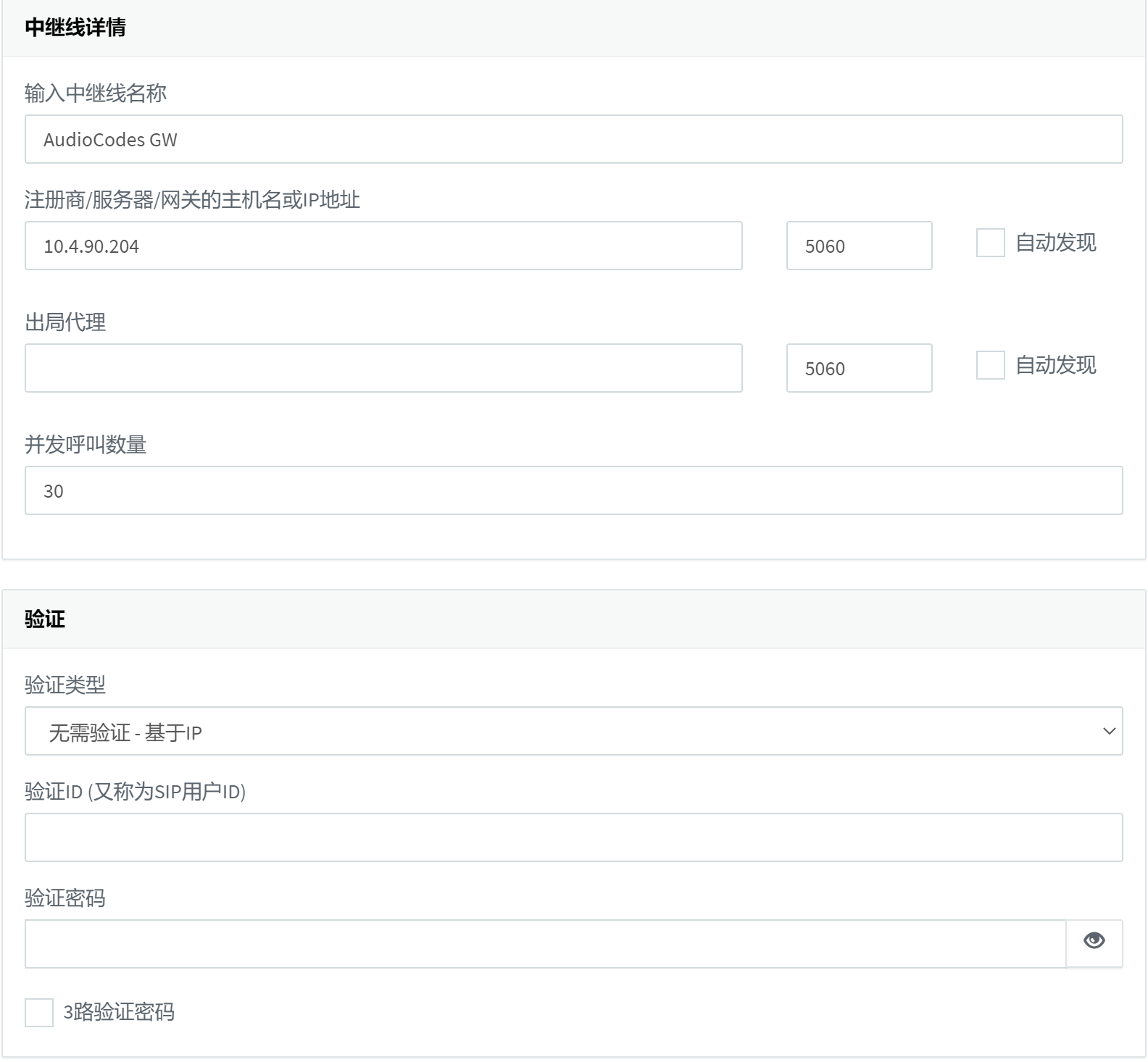

在弹出的界面中我们需要输入以下信息:

  • 中继线名称:该中继的显示名称
  • 注册商:网关的 IP 地址
  • 出局代理:可不填
  • 并发呼叫数量:每条 E1 有 30 路并发
  • 验证类型:无需验证 – 基于 IP

最后再分配一下上下班的电话分配。这条 SIP Trunk 的设置就完成了。

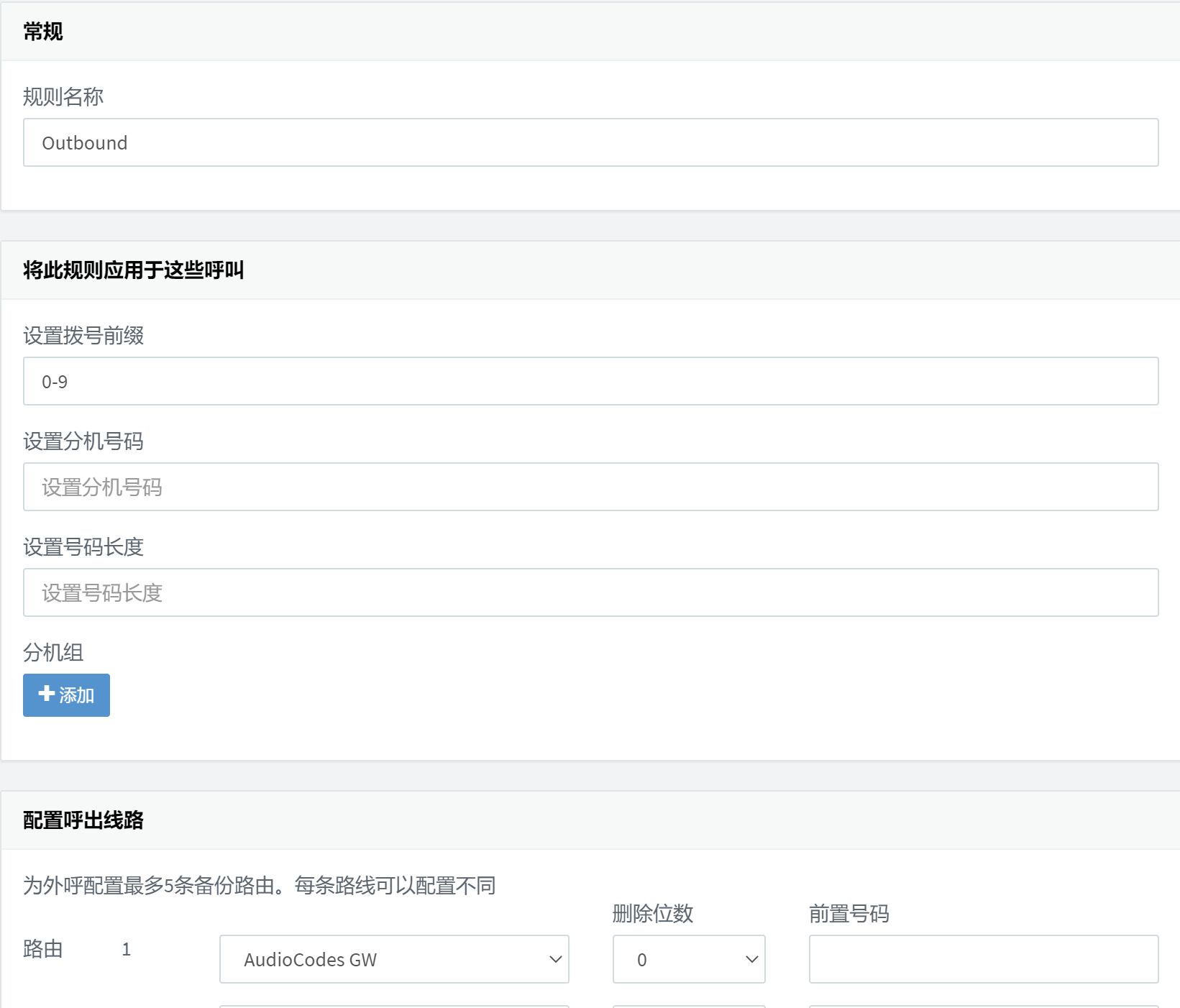

然后我们需要新建一条呼出规则,切换到呼出规则的界面,点击添加。

根据自己的需要设置呼出的限制。在路由处选择刚才新建的 SIP Trunk。

这样呼出规则也设置完了。

奥科网关的配置

配置完 3CX 让我们来看看网关。我们首先登陆到奥科网关管理界面。

切换到 SETUP > SIGNALING & MEDIA > GATEWAY > Trunks & Groups > Trunks

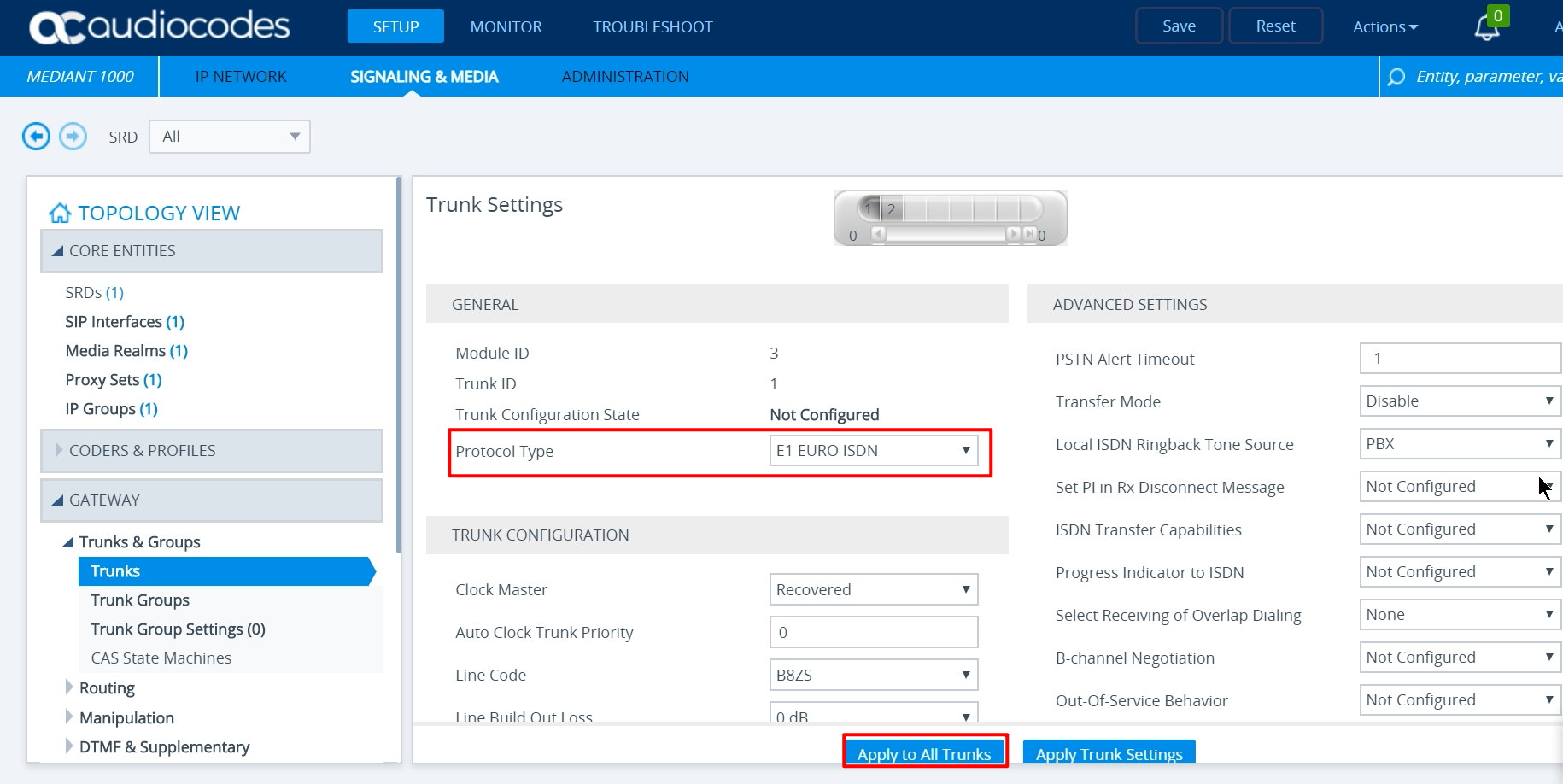

将 Procotol Type 修改为 E1 EURO ISDN,点击 Apply to All Trunks。

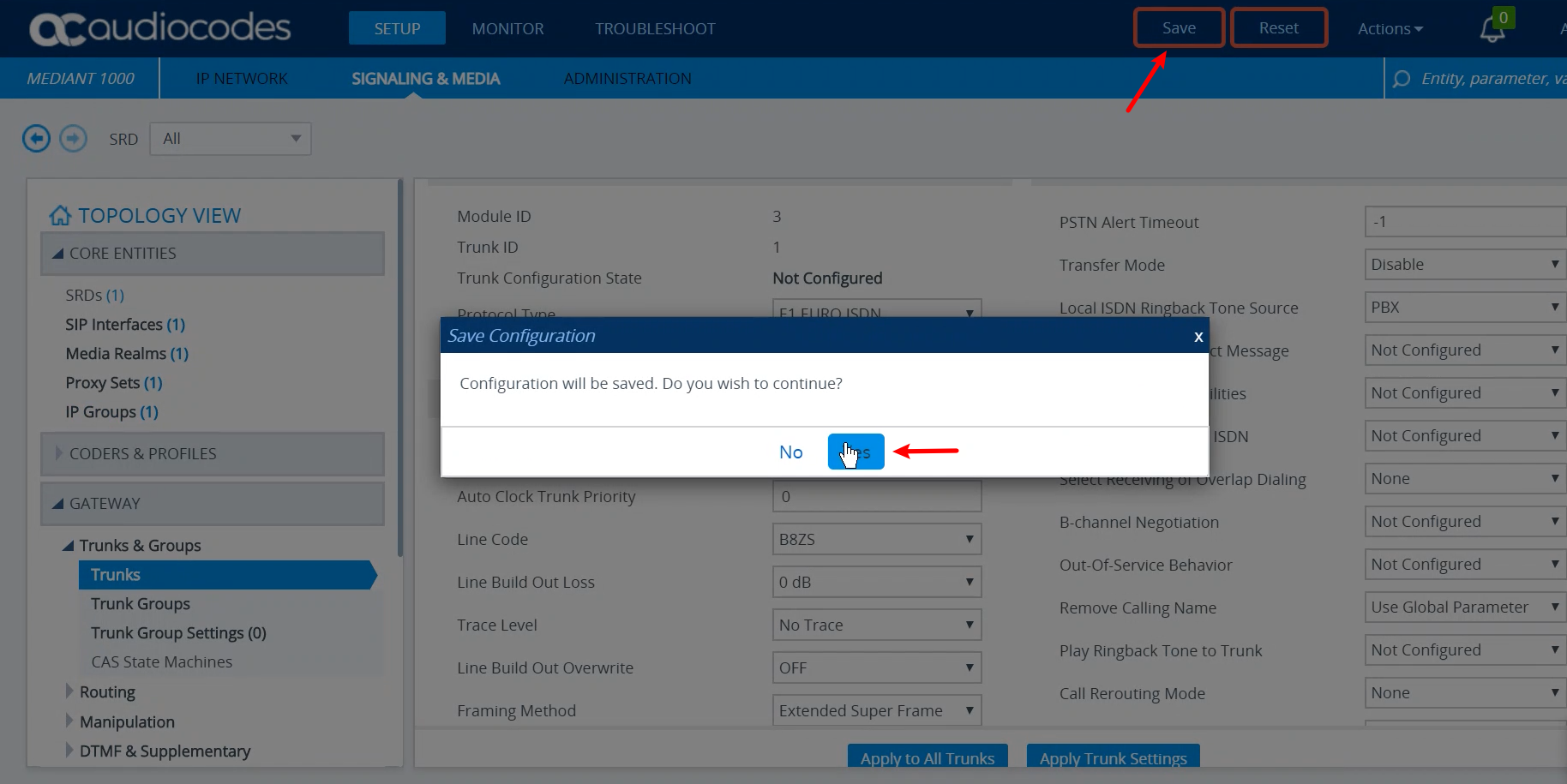

当上方的 Save 显示红色时,点击 Save 后再点击 Yes。

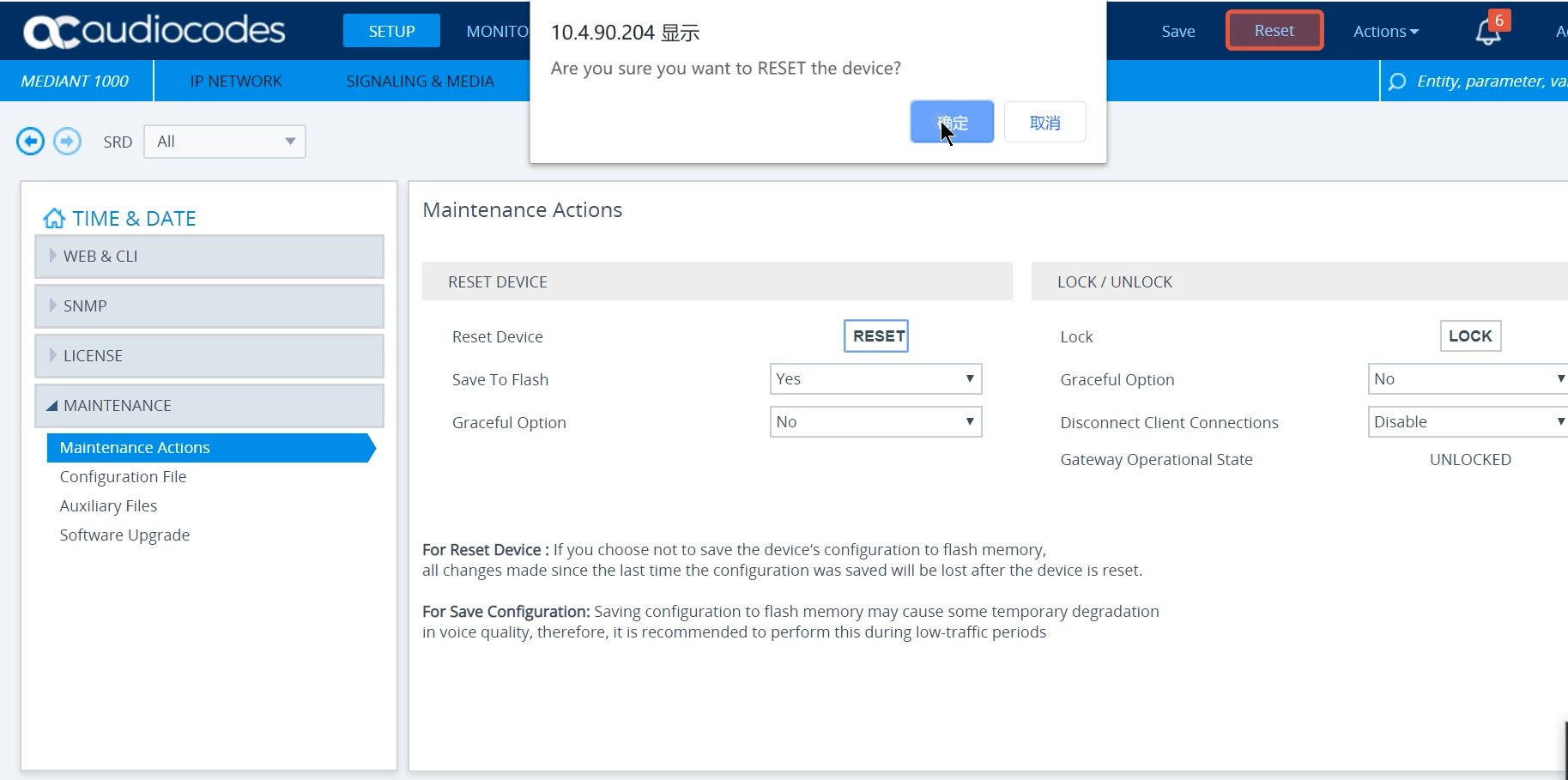

接下来再点击 Reset,会跳转到 Maintenance Actions 目录,点击 Reset Device 的 Reset 按钮,弹出确定框的时候点击确定。

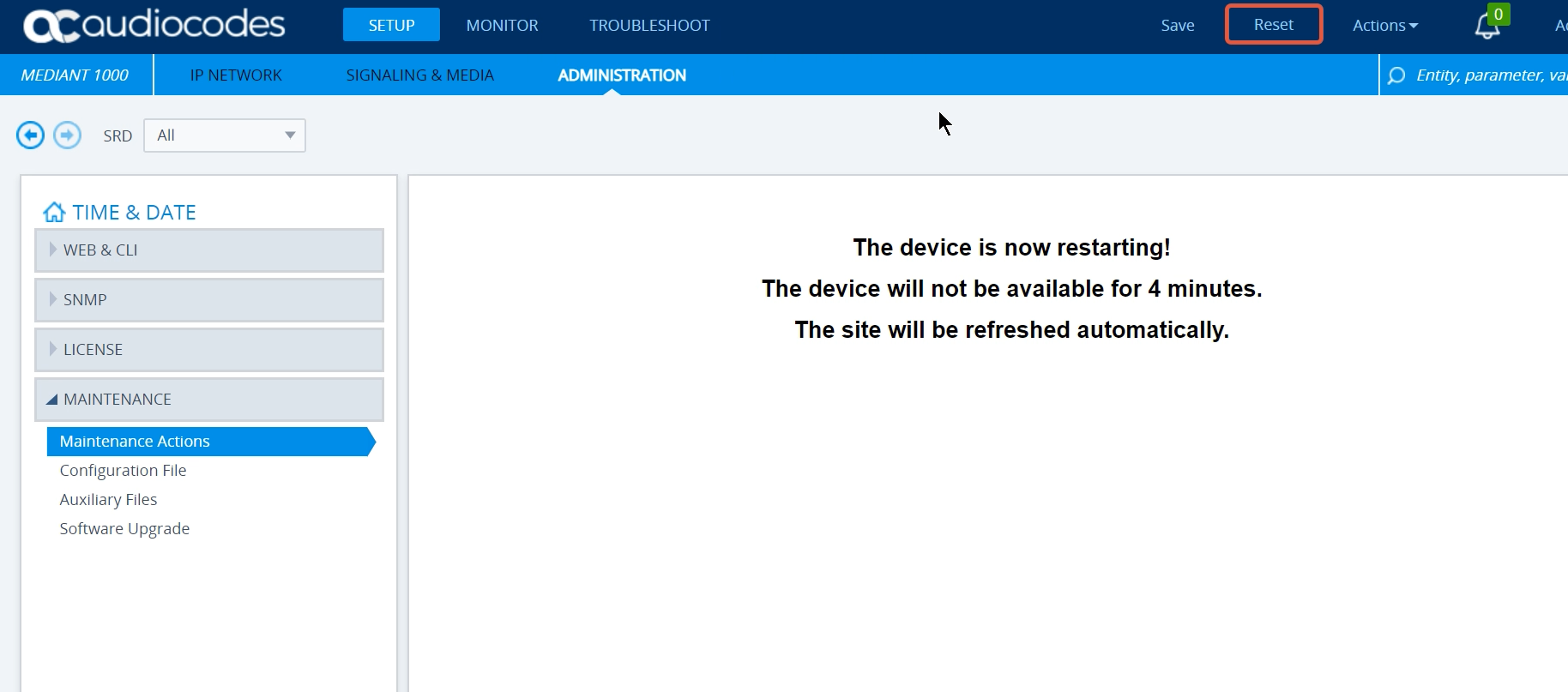

接下来网关会显示正在重启,大约需要 4 分钟的时间。重启好了网页会自动刷新。

等网页刷新以后我们登陆继续操作。

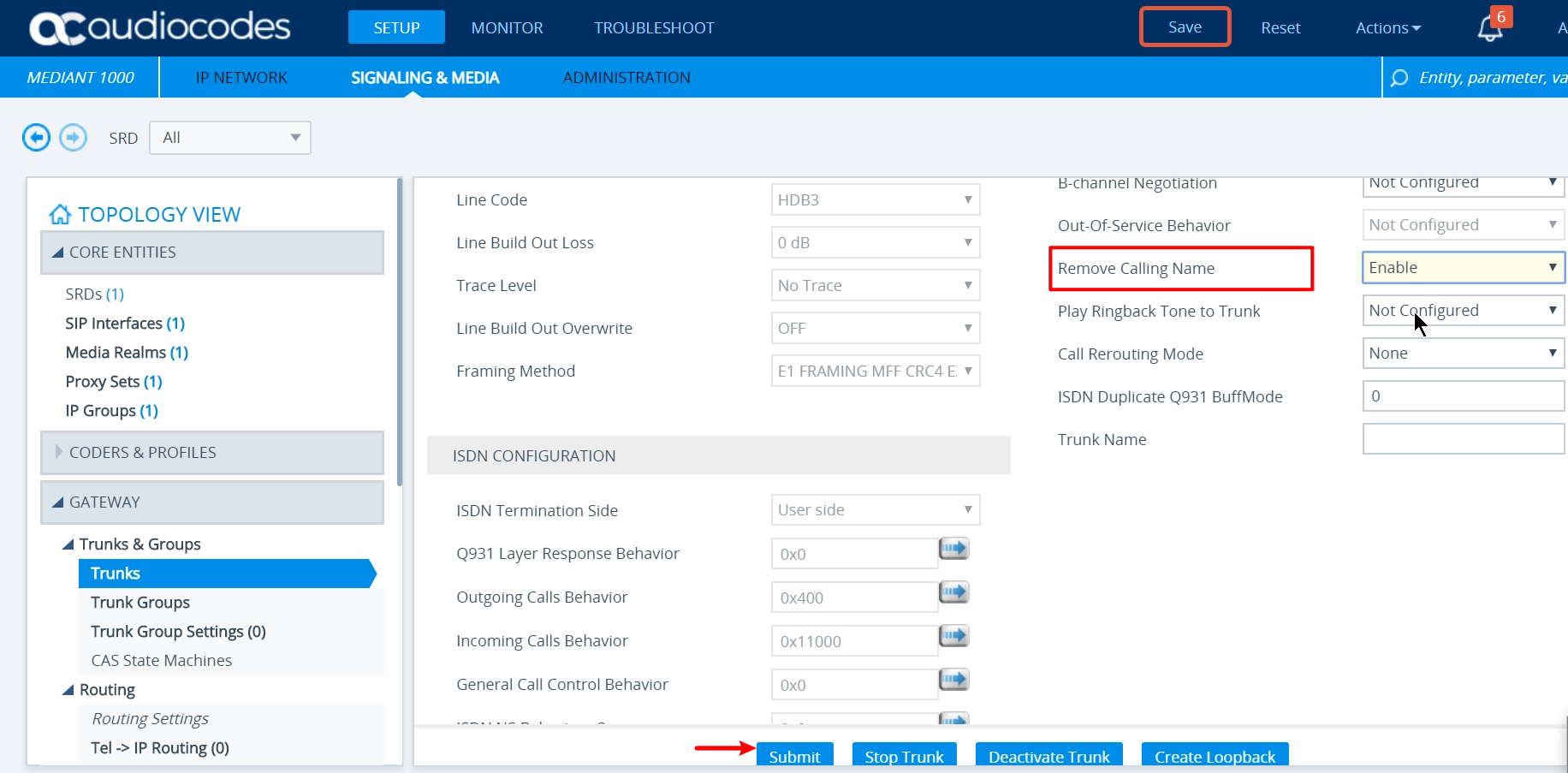

再回到刚才 Trunks 目录,将所有 PRI 接口的 Remove Calling Name 选项设置为 Enable,点击 submit。

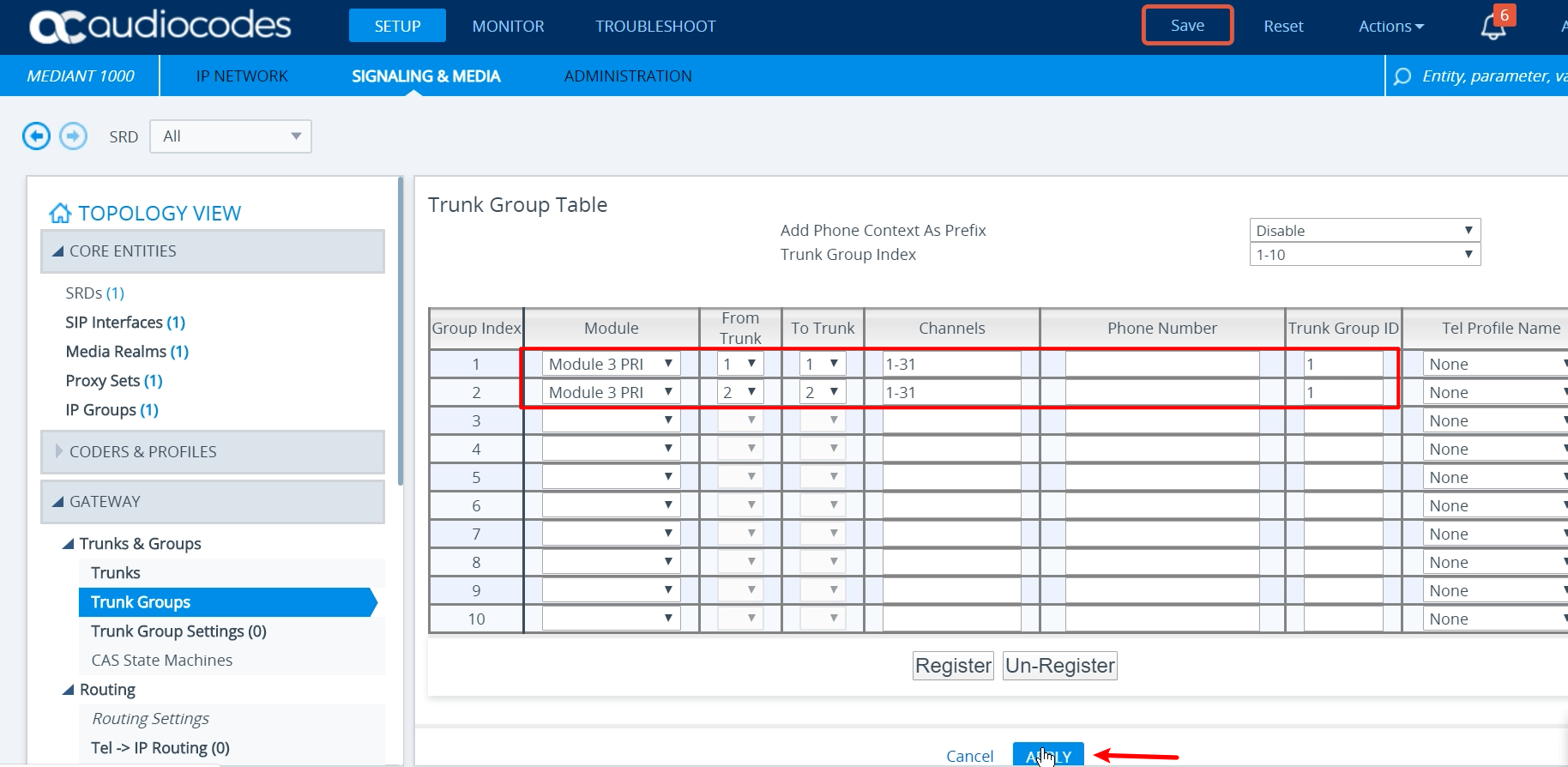

接下来切换到 Trunk Groups 目录,为中继设置组。下面演示的是 2 E1 网关的配置方式:

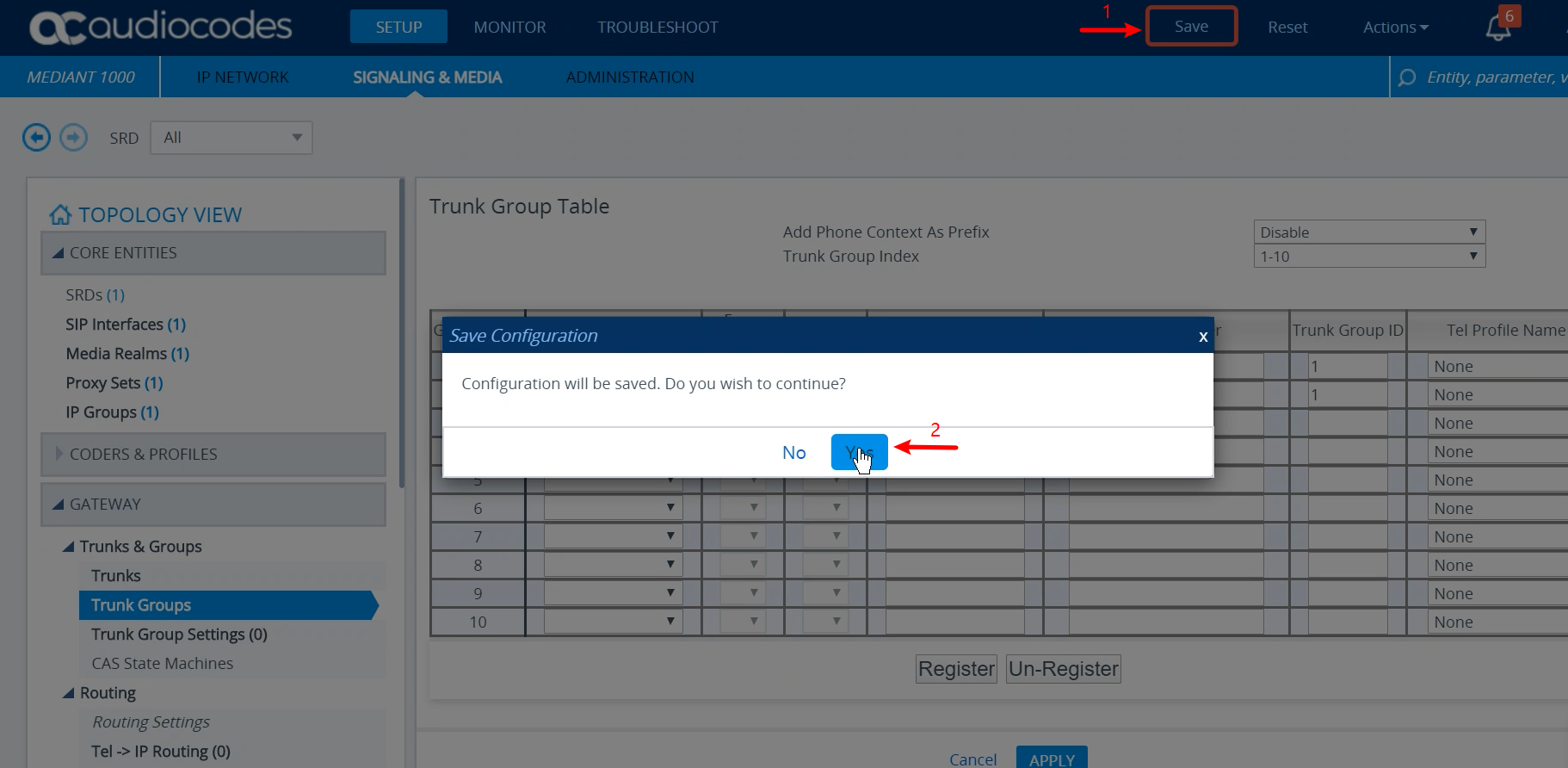

点击上方红色框的 Save,在弹出框中选择 Yes。

接着我们修改 Trunk Group Settings,点击 New 新建。

  • Trunk Group ID 设置为刚才 Trunk Group 中设置的 ID。
  • Channel Select Mode 设置为 Trunk & Channel Cyclic Ascending。

修改完点击 Apply 。

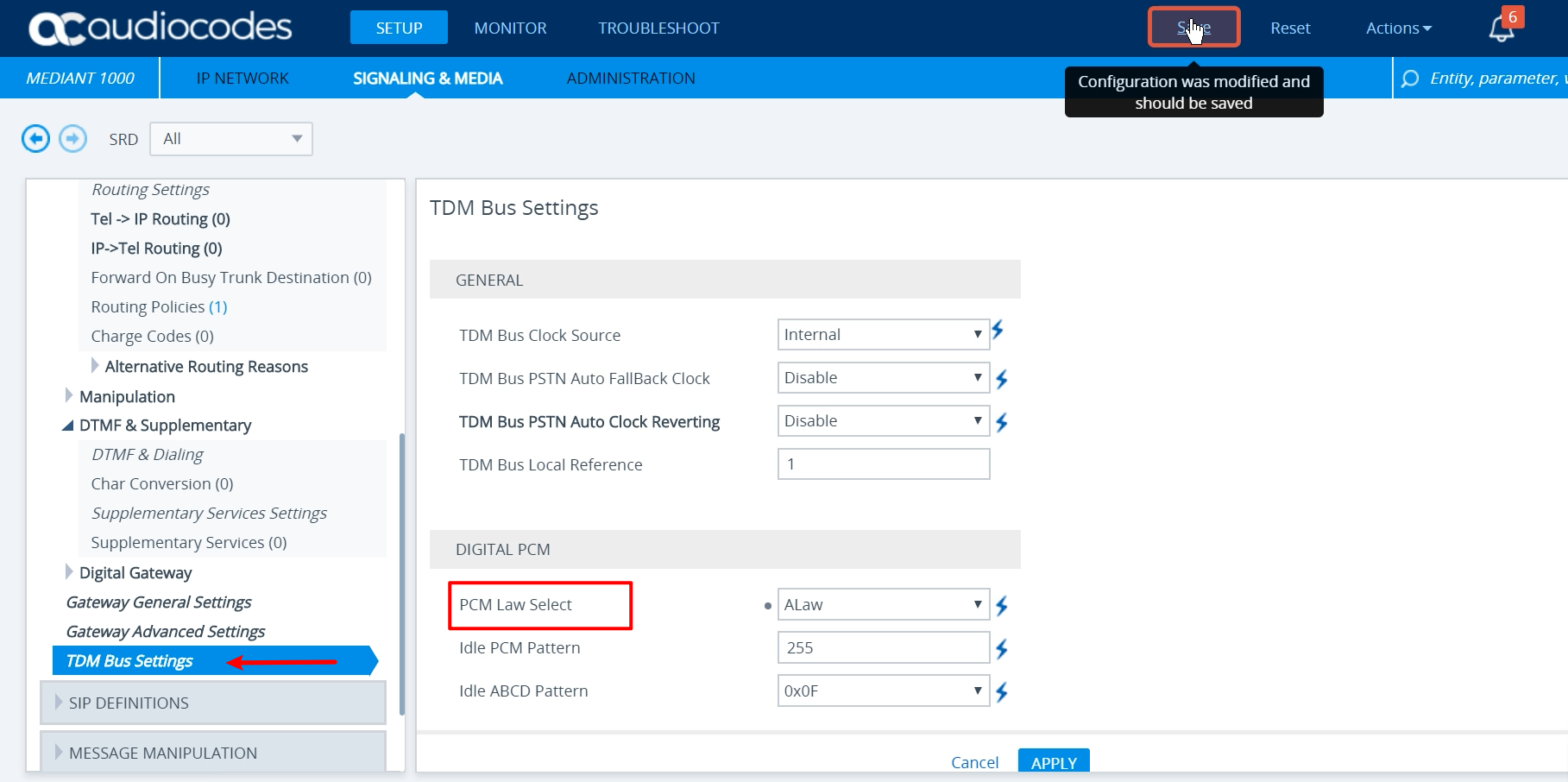

然后我们切换到 TDM Bus Settings,将 PCM Law Select 切换为 ALaw

点击上方红色框的 Save ,弹出框中选择 Yes。

接着我们在 Reset 一次网关。

重启完后登陆网关。

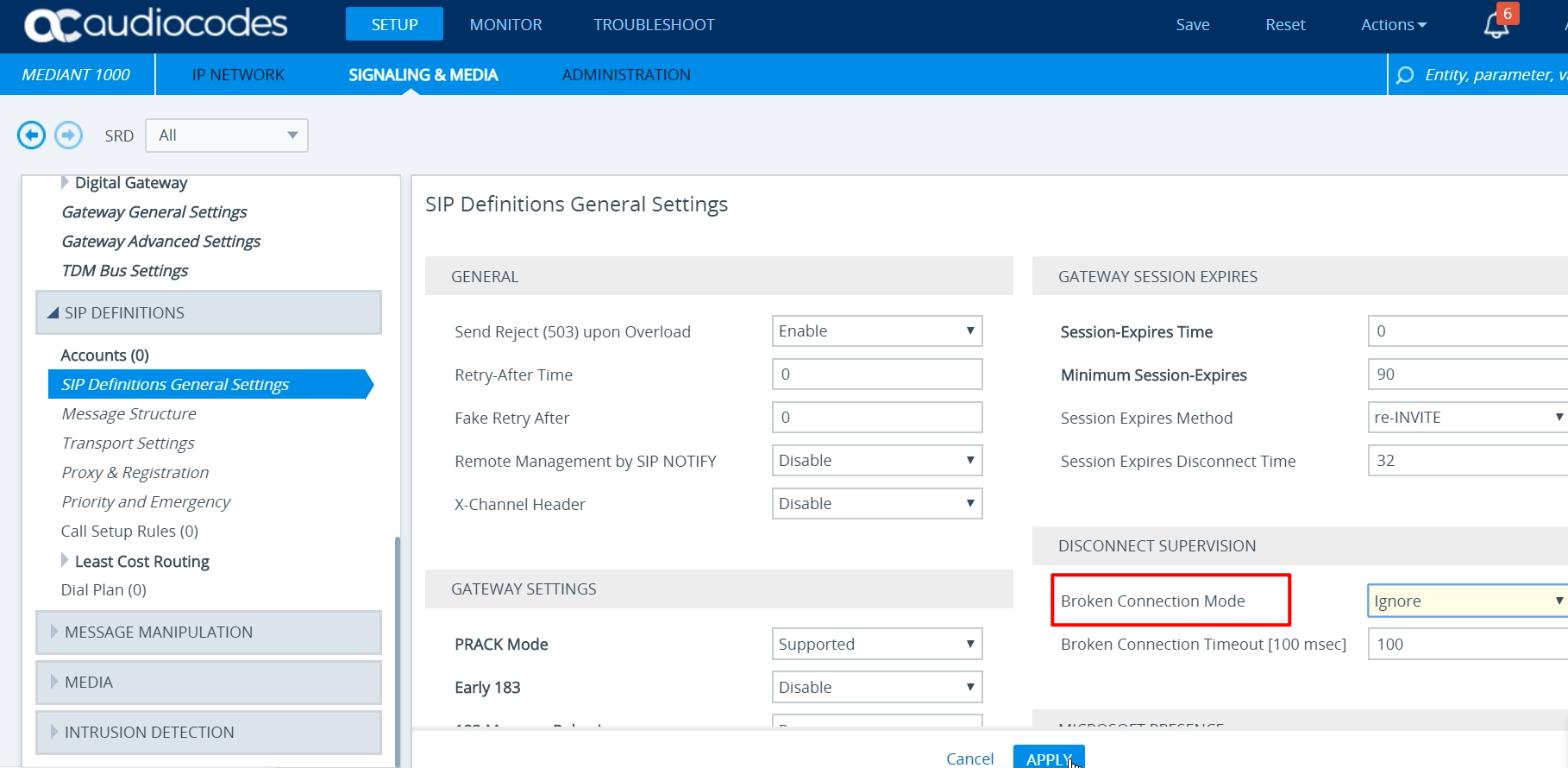

接着我们进入 SIP DEFINITIONS > SIP Definitions General Settings 目录,将 DISCONNECT SUPERVISION 下的 Broken Connection Mode 改为 Ignore

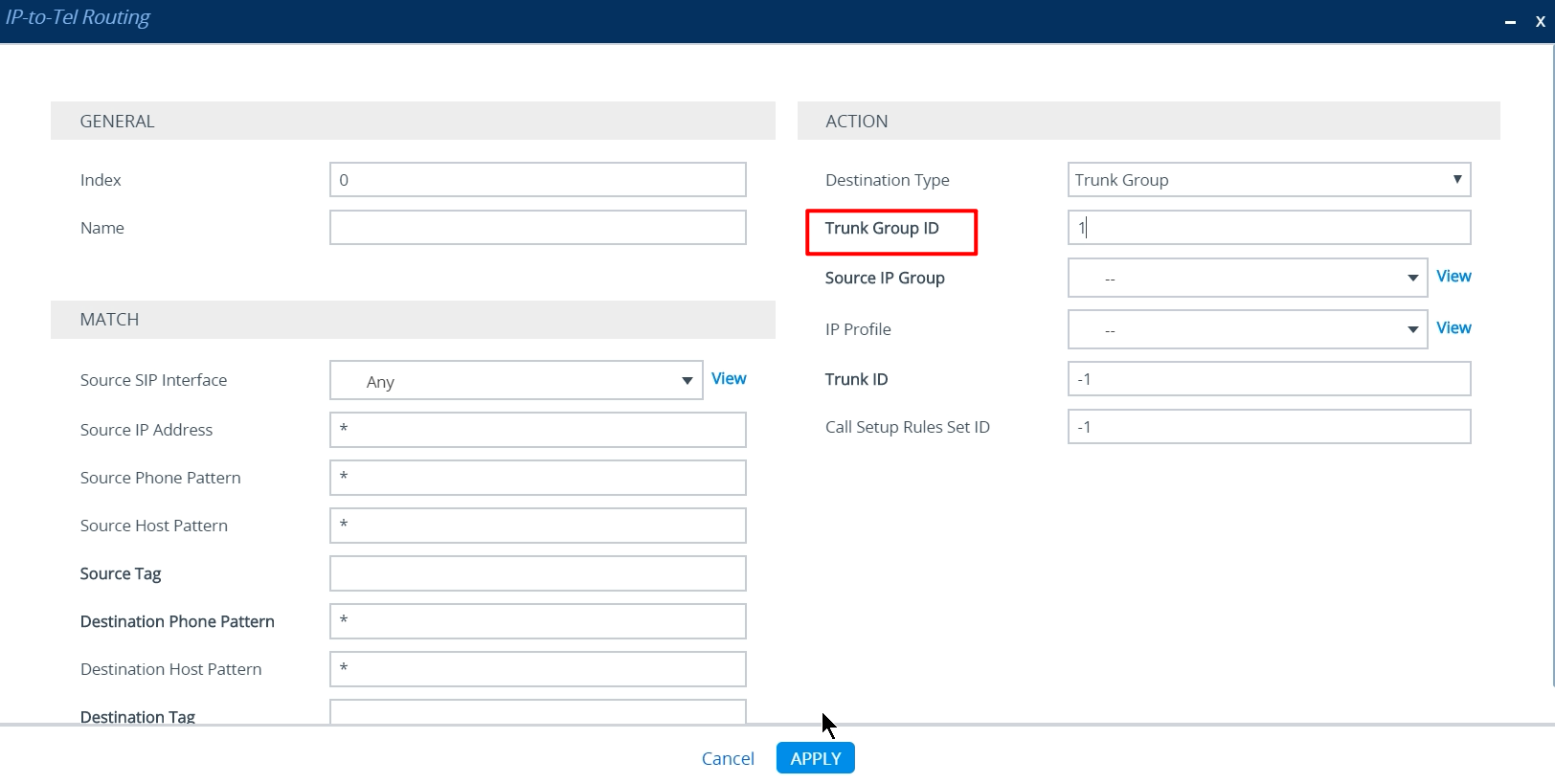

接下来我们创建路由,进入 Routing 中的 IP -> Tel Routing 目录。点击 New 新建。

填写 Trunk Group ID,这里是 1。

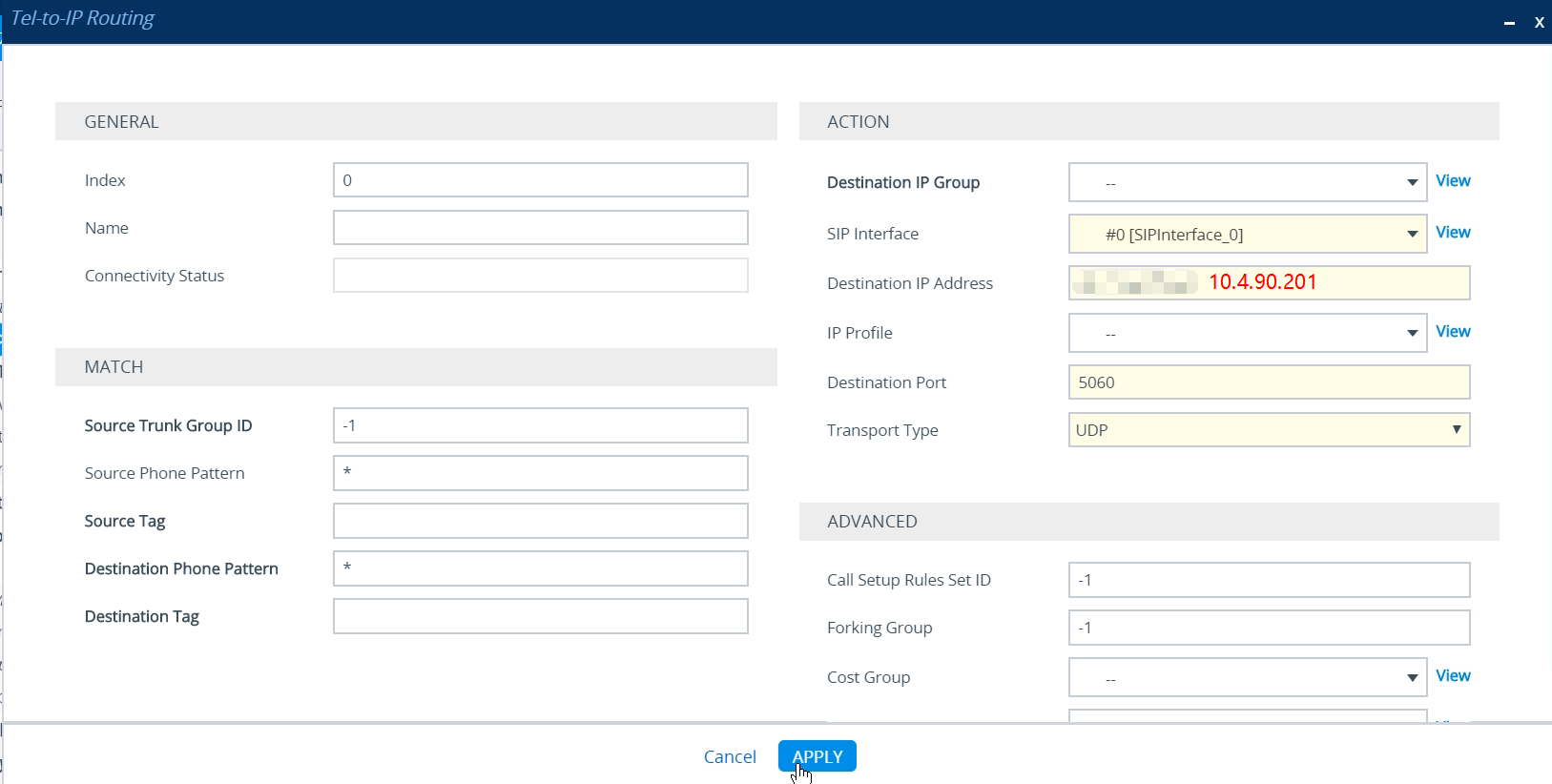

然后我们在 Tel -> IP Routing 中也 New 一个规则。

这里需要修改以下几项:

  • SIP Interface:选择 SIP Interface
  • Destination IP Address:3CX 的 IP 地址
  • Destination Port:3CX 的 SIP 端口
  • Transport Type:SIP 传输协议

修改完点击 Apply 保存。

接下来点击最上方的 Save 红框。

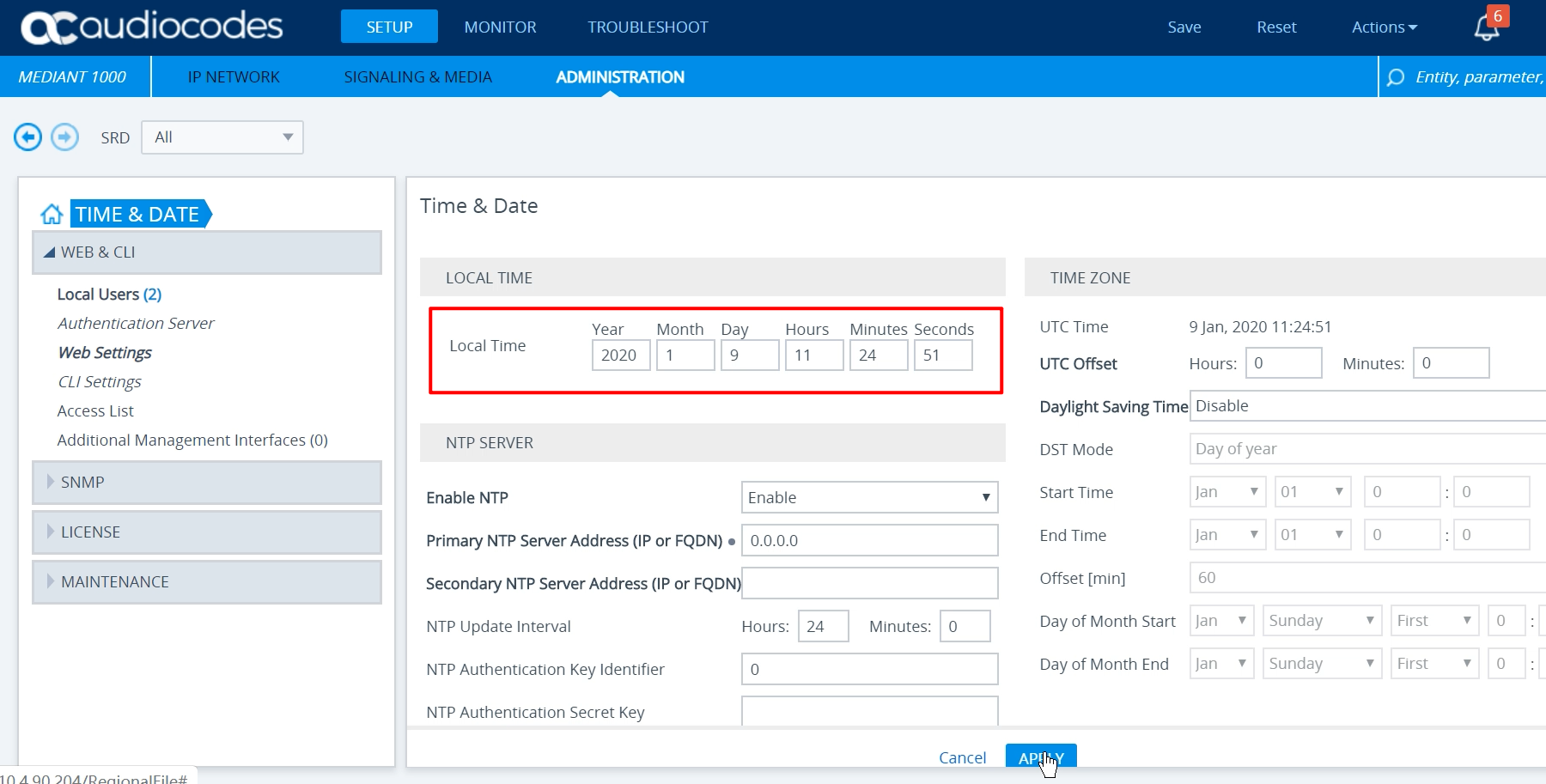

最后在 ADMINISTRATION 里的 TIME & DATE 修改一下时间,以免因为时间问题导致错误。

修改完设置后依然需要点击顶部的 Save 保存设置。

到此为止 PBX 和网关的配置都结束了,可以测试一下呼入呼出是否正常。
